這麼簡單的東西之所以這麼認真研究
是因為之前Smax接線出來差點把ECU給燒了
所以要省錢自己DIY絕對不偷懶
網路上的東西只能參考
準備器具: 保險絲取電器*2(含空中接頭)、保險絲20A、鉗子(夾下保險絲)、電錶(確認電壓)

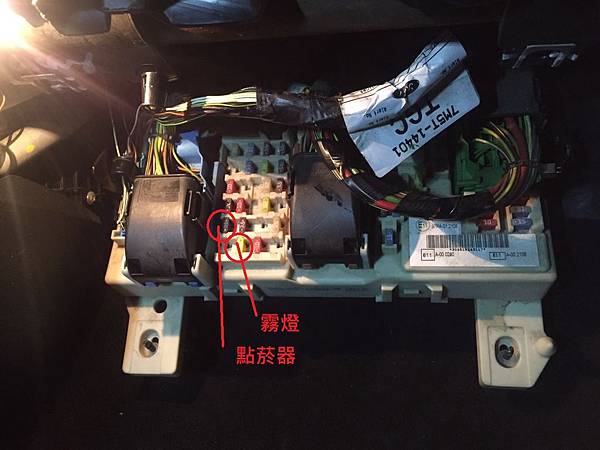

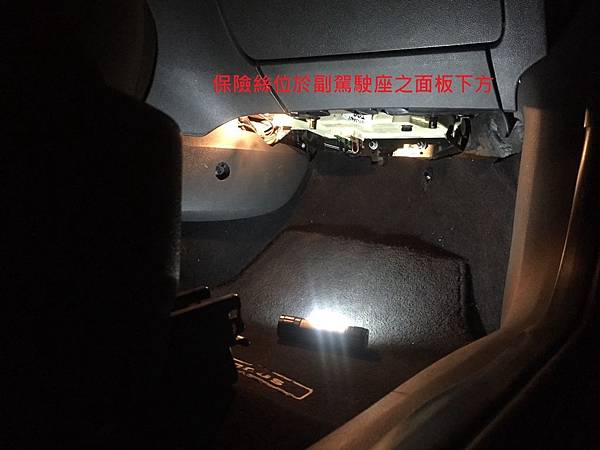

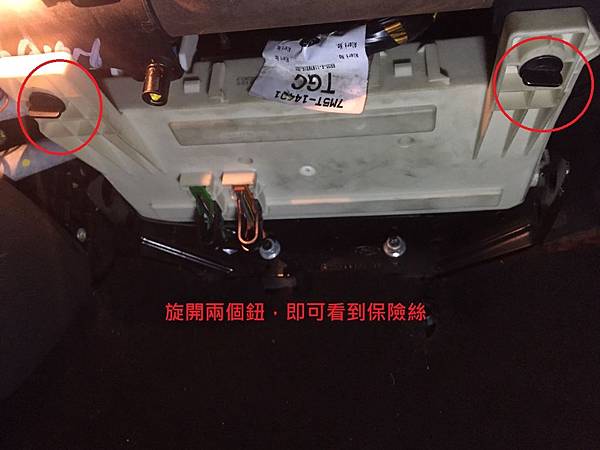

位置: 副駕駛置物櫃下方，左右兩個旋鈕轉開，往下開起即可看到
先簡單說一下理論好了，不喜歡可以跳過~後面是手把手圖文教學

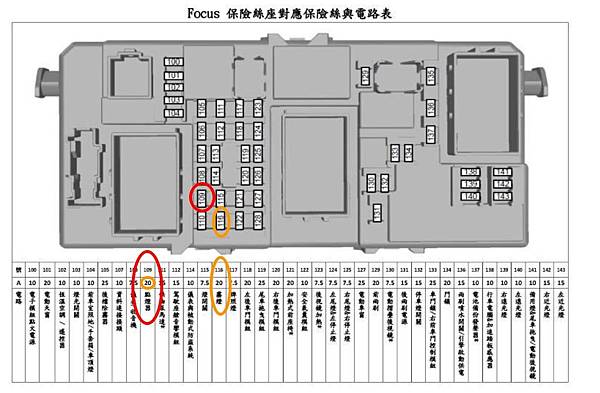

下面是MK2的保險絲電路表

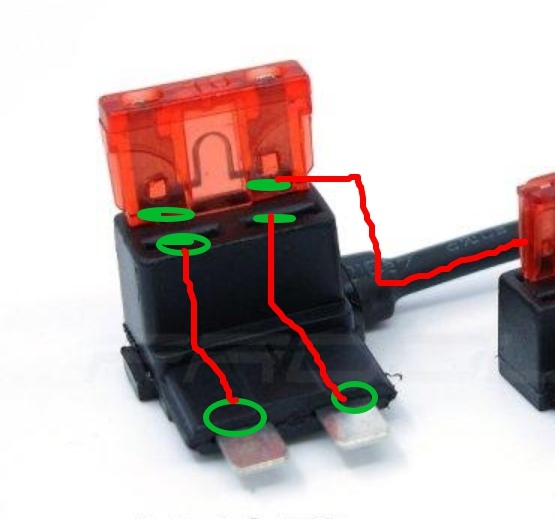

跨接線定義 (youtube)

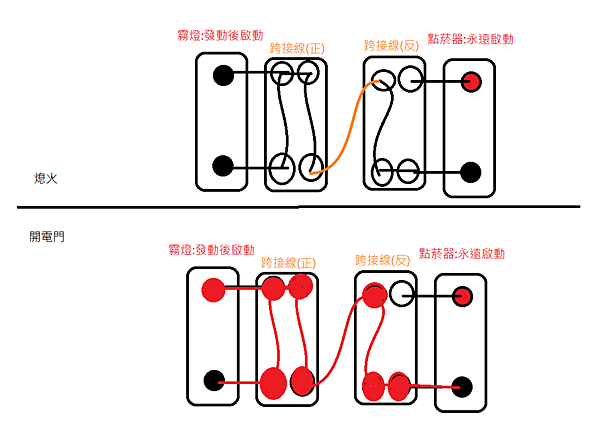

研究完是這樣接的:

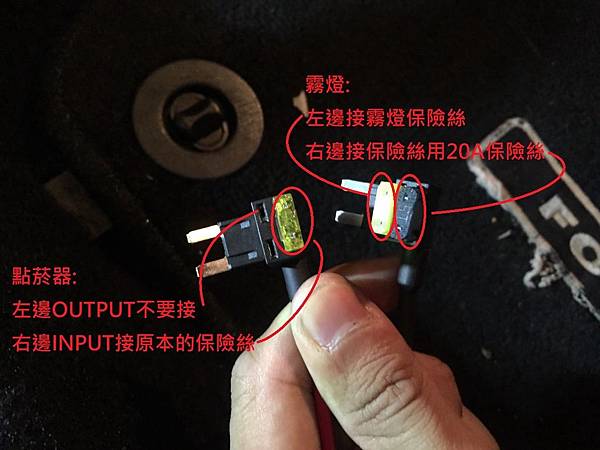

點菸器電源output切掉，所以跨接線上只有一個保險絲

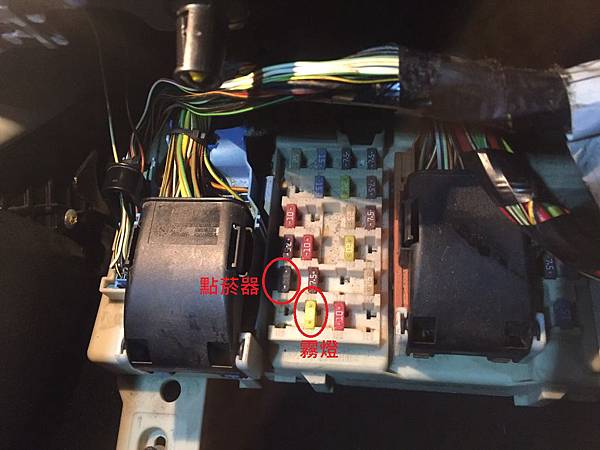

用霧燈input並聯跨接，所以原本霧燈的保險絲要裝上，還要多加一個保險絲
參考FSC教學

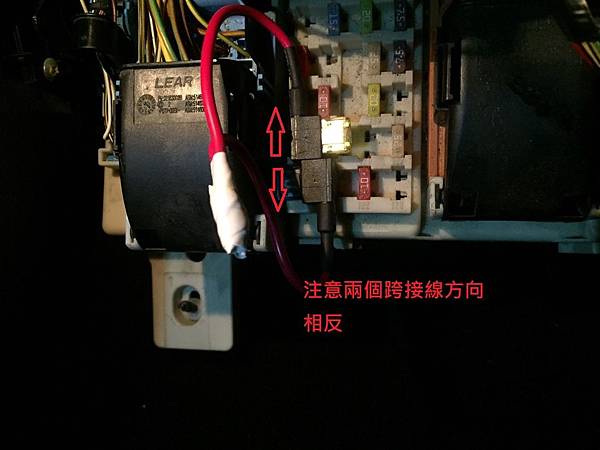

以下是手把手圖文教學
最後就是實驗
成功啦，終於不用每次差拔啦!!
結論:
材料費 : 跨接線兩條 $30*2、保險絲一包 $2
如果是現成線材要$250 ，工錢就因人而異了
後記 :
看起來五分鐘能搞定的事情，小弟弄了好幾周，
主要是保險絲跨接線一般電子行沒有賣
求方便用了網拍，結果都是母頭，又找時間去電子材料行改成公頭
興高采烈要裝的時候發現跨接線買錯型號....小了一號
後來是高雄學長環島北上支援對的跨接線
為了安全，回家焊接+熱熔膠+電工膠帶保護才裝回車上
終於成功了，時間成本超高，但DIY無價
希望能幫助各位同好~
