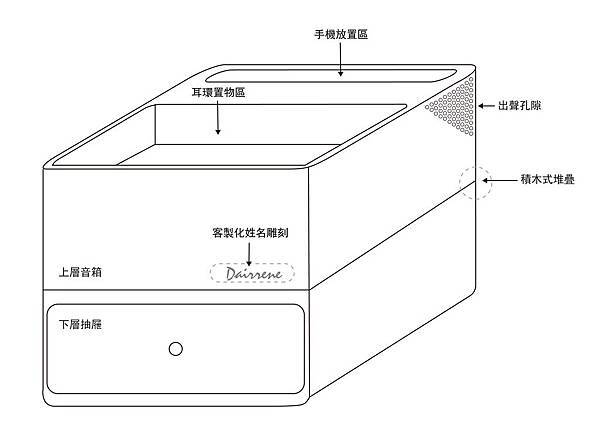

其實這個是 Dairrene的作業，以下是她設計
但比較困難的部分是畫出每一塊的實際大小，才能用機器切割
當然手畫一畫也是沒問題，但如果弄錯了就會很麻煩
既然我以前是機構工程師，用CAD畫是很基本的
於是我用了Onshape (線上CAD) --【Onshape 教學】vol: 1 一分鐘畫出一個盒子，汙辱智商教學
為什麼要畫3D圖?
因為這個作品是Dairenne設計的，
但設計圖有很多細節是沈略的，言語很難溝通所有細節
比如上下怎麼接合? 木板怎麼固定? 孔洞開的確切方位...
畫出3D圖就可以360度全部檢視，任何誤差都可以避免。

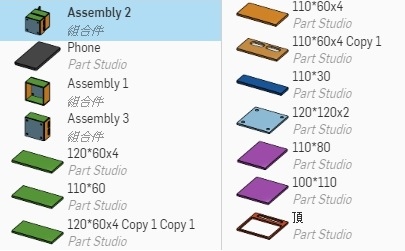

下圖是各部件的尺寸和數量

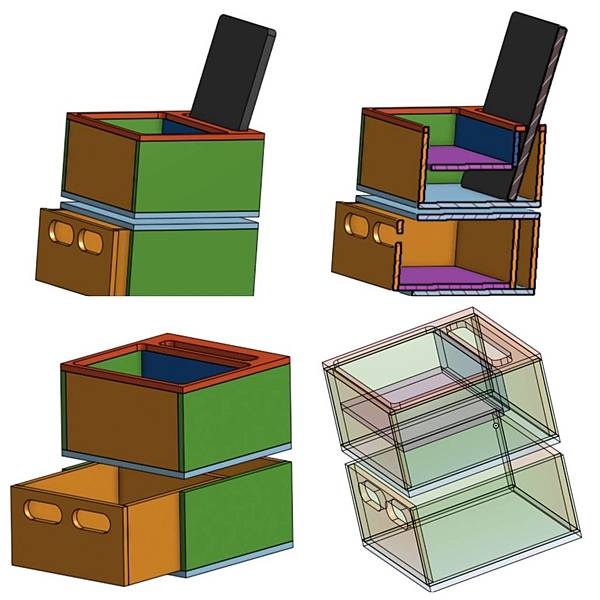

組合起來就會變成這樣，還可以用透視、剖面非常方便!
再來就是繪製在AI上面，用來輸出檔案給雷雕機切割

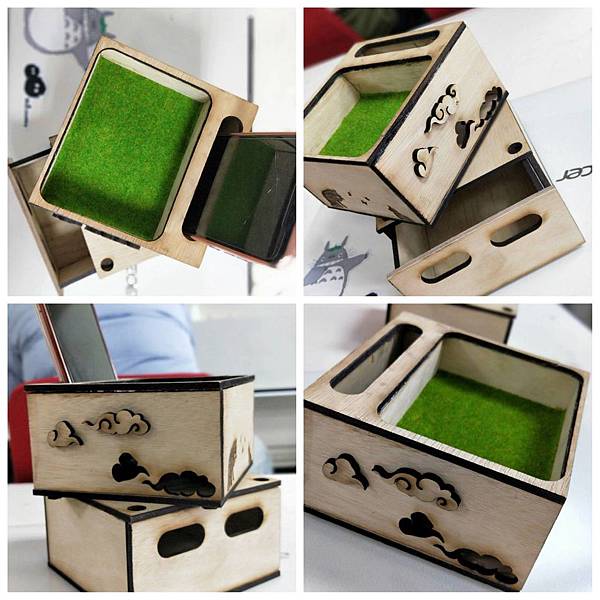

以下就是組裝完的成品~
設計時間 : ?
繪圖時間 : 0.5 h
繪製AI切割圖 : 0.3 h
雷雕時間 : 2 h?
組裝時間 : 2 h
細節挑整 : 0.5 h
